何謂線性滑軌

線性滑軌是由導軌、滑座及滾動體三大部分構成，以進行直線運動導引為目的之低摩擦力滑動組件。
其摩擦力低，定位精準度較傳統滑動方式來的高
故現已被廣泛運用在電腦機械、半導體設備、輸送搬運機器、工具機、自動化工程設備、醫療設備以及 LCD 製程設備等機具零組件

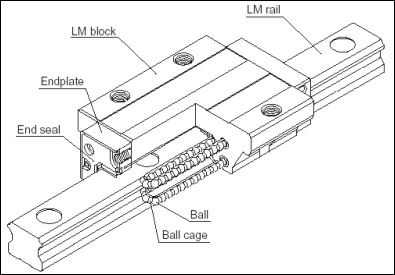

線性滑軌示意圖(圖：我國線性滑軌市場現況--金屬工業研究發展中心)

線性滑軌的優點

1.磨擦力較小，且電力消耗少，最小移動單位準確。
2.材質壽命長，適用於熱處理。
3.熱變位小，精度安定，機械性能佳。
4.裝配容易，具互換性及擴充性。

線性滑軌的種類

1. 簡捷線性滑軌(Compact Rail)
可容許安裝面些許誤差，最高可達10m/s，高負載，低噪音，並能容許少量異物侵入。

2. 多節式線性滑軌(Telescopic Rail)
可伸出安裝之固定面，高負載、高信賴度，低撓性變形之進化型線性運動元件。

3. 簡易線性滑軌(Easy Rail)
具高剛性、高負荷，穩定性高，低磨擦阻力，適合往復運動頻繁使用狀態。

4. X 滑軌(X Rail)
簡單、經濟又能承受良好負載的線性滑軌。不鏽鋼材質可耐腐蝕，革新的滑動件設計，摩擦阻力低、低噪音、壽命長。

5. 輕巧滑軌(Light Rail)
輕負荷多節式伸縮滑軌。伸縮軌道提供多種選擇，2~4件伸縮單元，外伸部份長度可達閉合總長之1.4倍。

6. 自潤式線性滑軌
此種線性滑軌免保養耐化性、耐髒、耐磨耗節省成本，較有名為德國 igus出產之輕型自潤式線性滑軌 (DryLin ® N)低安裝高度與寬度自潤式線性滑軌
