上回的真空幫浦原理簡介之後，我們了解了真空幫浦的運作原理及方式
而真空幫浦也有依照運作方式，分成很多不同種類的機器
其中水封式真空泵(液封式真空泵)也是常見的真空幫浦
以下就來介紹它的原理及特點

水封式真空幫浦原理

水封式真空幫浦(即液封式真空泵)，採用水封式活塞原理設計，葉輪停止轉動時液面呈水平面，當葉輪轉動後液體被拋向外圍形成移動的液環，液環內部中空，葉輪相對於機體是偏心配置，兩葉片間體積由1轉到5逐漸增大而吸入氣體，吸滿氣體後，兩葉片間氣體隨著葉輪由6轉到11氣體逐漸被壓縮由排氣口排出。

水封式真空泵系列產品從開發設計 / 模型製作 / 部品加工全部採用電腦數位化處理，使產品在結構 / 性能 / 外觀皆達到極高水準。

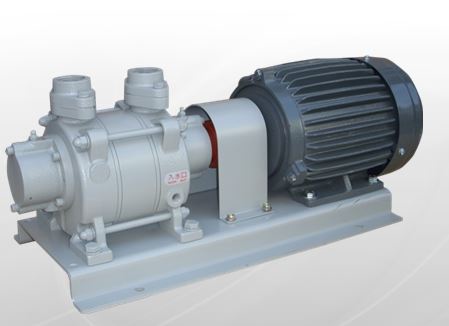

上圖為單段式水封式真空幫浦(圖：台灣將門)

水封式真空幫浦特點

1. 特別適合含水份、蒸氣、可凝結性氣體、微粒固體的真空抽取。
2. 壓縮熱絕大部份被封液吸收，趨近於等溫壓縮，故出口排氣溫度低，對抽取易爆之氣體安全性高。
3. 無金屬摩擦面，故內部不須潤滑油，完全無油氣污染，保養費用低。
4. 入口加裝大氣助力器，真空度可達6~2Torr，串聯機械助力泵可節能並倍數增加排氣量及提高真空度。
5. 排出口可加裝水氣分離桶，無噪音困擾。

水封式真空幫浦用途

成型、加硫、乾燥、脫氣、鑄造、 濃縮、萃取、含浸、包裝、充填、 輸送、過濾、吸盤搬運、造紙脫水、滅菌、 醫療系統、吸附加工、纖維凝結、擠製機排氣....

以上資料轉載自將門實業－水封式真空泵
